半導體射頻電源頻率選型

上海華湘
2025-09-08 10:24
61次


目錄

一、頻率特性與應用場景

1.低頻段(kHz級):大面積工藝的基礎支撐

2.中高頻段(MHz級):刻蝕與沉積的主力頻率

3.高頻段(60MHz及以上):先進制程的核心頻率

4.晶圓尺寸對頻率選擇的影響

5.常用頻率特性及應用場景對比

二、選型決策因素

1.工藝需求驅動的頻率選擇

2.物理約束與設備兼容性

3.核心技術參數要求

4.法規與成本約束

5.選型決策樹構建


一、頻率特性與應用場景

射頻頻率的特性參數(如穿透深度、等離子體密度)是決定其應用場景的核心因素。在半導體制造等精密工藝中,頻率選擇需與工藝目標(如沉積均勻性、刻蝕精度)和晶圓尺寸深度匹配,形成從低頻到高頻的應用梯度。

1.低頻段(kHz級):大面積工藝的基礎支撐

400kHz 作為典型低頻代表,其核心特性為 深穿透深度(>50mm) 和 低等離子體密度(10?-101? cm?3)。這種特性使其在大面積薄膜沉積中表現突出:當射頻能量以400kHz頻率耦合到等離子體腔室時,電磁波能穿透較厚的氣體層,確保等離子體在8英寸或12英寸晶圓表面均勻分布,尤其適用于氧化硅、氮化硅等絕緣薄膜的大面積沉積工藝。

2MHz  頻率則在刻蝕工藝中承擔輔助角色。其穿透深度適中(10-20mm),等離子體密度略高于400kHz(101?-1011  cm?3),主要用于控制離子轟擊能量。

2.中高頻段(MHz級):刻蝕與沉積的主力頻率

13.56MHz  是半導體制造中應用最廣泛的射頻頻率,其特性為中等穿透深度(5-10mm)和中等等離子體密度(1011-1012  cm?3),可兼顧刻蝕與沉積工藝。

在等離子體刻蝕中,13.56MHz射頻電源能穩定生成密度適中的等離子體,通過調節功率實現對硅、金屬等不同材料的精確刻蝕,市場份額超過50%。

27.12MHz 和 40.68MHz  頻率憑借更高的等離子體密度(1012-1013  cm?3)和更淺的穿透深度(2-5mm),成為精細刻蝕的關鍵選擇。

在邏輯芯片的接觸孔刻蝕中,27.12MHz射頻電源可產生高密度等離子體,確保對高深寬比結構的側壁保護;而40.68MHz則在3D  NAND的階梯刻蝕中表現優異,MKS Instruments的該頻段產品已支持176層閃存的量產工藝。

3.高頻段(60MHz及以上):先進制程的核心頻率

60MHz  頻率以極淺穿透深度(<2mm)和極高等離子體密度(>1013  cm?3)成為7nm以下先進制程的核心。在FinFET和GAA架構的刻蝕中,60MHz射頻電源能產生高電離度等離子體,實現對納米級特征尺寸的精確控制。

例如,東京電子的先進刻蝕機采用60MHz與2MHz雙頻組合,通過高頻控制等離子體密度、低頻調節離子能量,滿足3nm工藝對刻蝕精度(CD均勻性<1nm)的嚴苛要求。

4.晶圓尺寸對頻率選擇的影響

300mm及以上大尺寸晶圓對頻率組合提出更高要求。由于單頻難以同時滿足邊緣與中心的均勻性,雙頻或多頻耦合技術成為主流。

例如,第三代雙頻容性耦合等離子體源(CCP)采用“低頻控制離子能量+高頻控制等離子體密度”的策略,高頻頻率通常為低頻的4-10倍。

北方華創的ICP刻蝕機采用2MHz與27.12MHz組合,在300mm晶圓上實現刻蝕速率均勻性<3%;

應用材料的Endura沉積系統則通過13.56MHz與60MHz雙頻電源,解決大尺寸晶圓的薄膜應力分布問題

頻率選擇核心邏輯

低頻(400kHz/2MHz)憑借深穿透優勢主導大面積均勻性工藝

中高頻(13.56MHz/27.12MHz)平衡密度與控制精度成為通用選擇

高頻(60MHz)通過極高等離子體密度滿足先進制程需求。

300mm晶圓需雙頻組合實現“能量-密度”協同控制,這一邏輯貫穿半導體刻蝕與沉積的全流程。

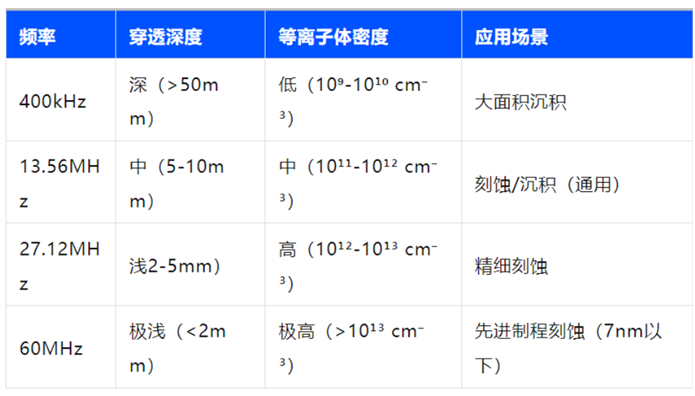

5.常用頻率特性及應用場景對比



二、選型決策因素

射頻系統的選型需構建“需求→約束→選擇”的系統性決策框架,綜合工藝目標、設備特性、技術參數與法規要求,形成可操作的選型路徑。以下從核心維度展開分析:

1.工藝需求驅動的頻率選擇

不同半導體制造工藝對射頻頻率存在顯著差異化需求,需優先匹配工藝目標:

刻蝕工藝:為提升等離子體密度與刻蝕速率,優先選用27.12MHz以上高頻,如先進邏輯芯片刻蝕常用60MHz;而金屬刻蝕因需控制離子能量,多采用400 kHz低頻以減少對底層材料的損傷。沉積工藝:注重薄膜均勻性,主流選用13.56MHz中頻,平衡等離子體穩定性與能量控制。晶圓尺寸適配:300mm及以上大尺寸晶圓推薦雙頻組合(如2MHz+27 MHz),通過低頻調控離子能量、高頻提升均勻性,實現效率與工藝指標的平衡24。

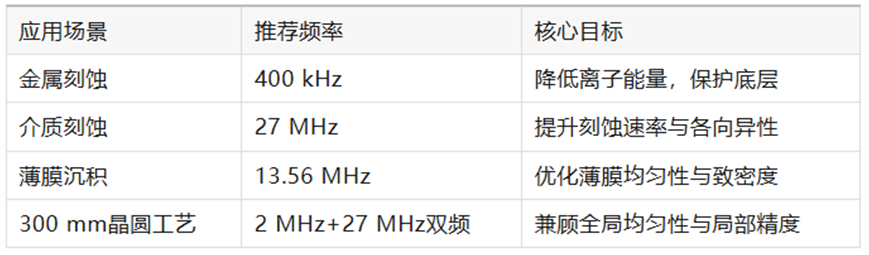

頻率與工藝的典型對應關系如下表所示:


2.物理約束與設備兼容性

頻率選型需突破物理限制與設備參數的雙重約束,確保系統穩定運行:

駐波效應規避:當電極尺寸大于工作頻率波長的1/10時,易產生駐波導致工藝均勻性惡化。例如60 MHz功率源的二次諧波(120 MHz)波長為2.5 m,電極直徑需控制在250 mm以內以避免駐波。

阻抗匹配:電感阻抗隨頻率升高而增大(XL=2πfL),電容阻抗則相反(XC=1/(2πfC)),需匹配射頻匹配器Q值與傳輸線長度(最佳為λ/4)16。

等離子體特性調控:脈沖重復頻率從10 kHz提升至50 kHz時,等離子體密度可增加1.8倍,離子轟擊角分布標準差減小42%;采用掃頻模式(如80±20 kHz)可抑制共振導致的異常放電26

3.核心技術參數要求

頻率選型需量化評估關鍵參數,確保信號質量與工藝一致性:

頻率精度與穩定性:如ACE 5400信號發生器頻率精度達0.025%或2.0 kHz,避免信號漂移影響工藝重復性。

幅度特性:包括幅度范圍(如+30至+50 dBmv)、精度(±1.0 dB)及步進(1 dB),直接影響等離子體能量控制精度

頻譜純度:需≥-55 dBc以減少雜散干擾,適用于敏感的量子點刻蝕等場景

對于射頻開關與濾波器等組件,還需考慮:

開關參數:頻率范圍(如1-5 GHz、3-10 GHz)、功率處理能力(線性度、ACLR、IP3、EVM)、切換速度及阻抗標準(50Ω為主,部分75Ω)。

濾波器選型:電池供電設備優先低IL(插入損耗)型以節能,電源連接設備則需高衰減性能;可定制匹配芯片組的濾波器或選用通用標準件

4.法規與成本約束

頻段合規性:ISM頻段需注意國家許可差異,如歐洲ETSI與美國FCC正開放新頻段,澳大利亞對2 GHz頻段明確子頻段用途;功率傳輸不得超過100 mW等效全向輻射功率(EIRP)。

成本梯度:射頻發生器均價隨頻率升高而遞增,400kHz低頻段成本顯著低于60 MHz高頻段,需平衡技術需求與預算。

5.選型決策樹構建

基于上述分析,射頻系統選型可遵循以下路徑:

明確工藝目標:刻蝕(高頻)/沉積(中頻)、材料類型(金屬/介質)、晶圓尺寸(300 mm需雙頻);

評估物理約束:電極尺寸與波長關系(避免駐波)、阻抗匹配需求、等離子體參數調控目標;

量化參數指標:頻率精度、幅度特性、頻譜純度,匹配開關/濾波器參數;

合規性與成本平衡:確認頻段許可,結合高頻技術附加值與預算選擇最優方案。

決策關鍵節點300 mm晶圓工藝優先2 MHz+27 MHz雙頻組合,金屬刻蝕限定400 kHz低頻,高頻段需同步評估駐波效應與成本梯度。






聲明:本文內容來自公眾號(半導體小馬),本文僅用于整理和宣傳半導體行業知識,無商業用途,感謝原作者,如有冒犯或侵權,請聯系刪除,謝謝~
